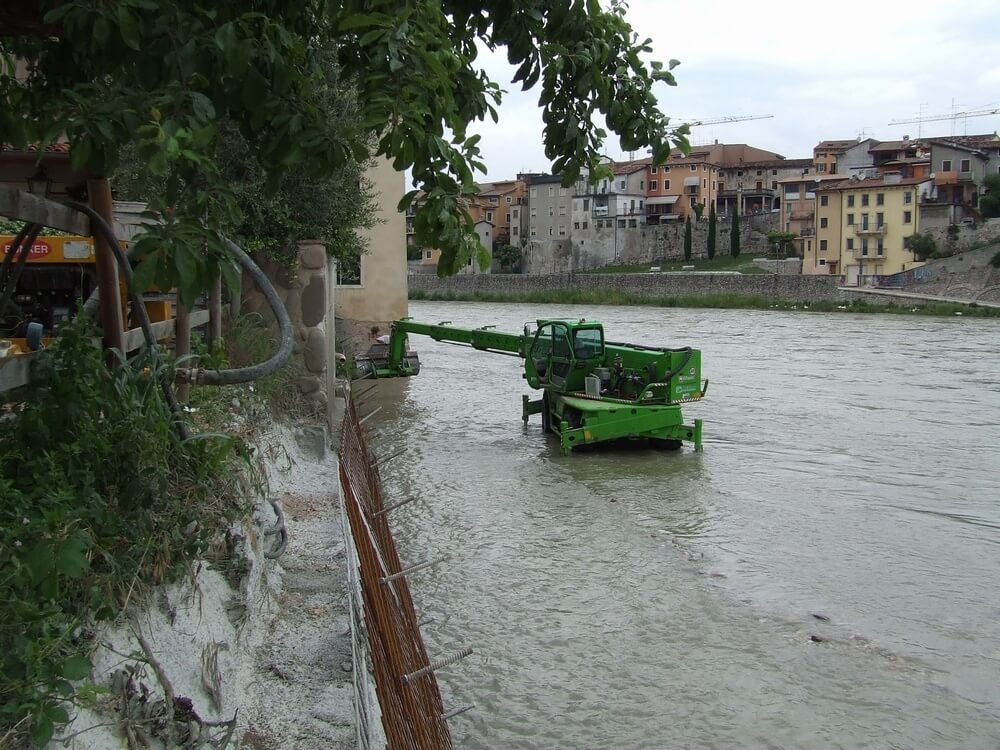

Manicotti di giunzione

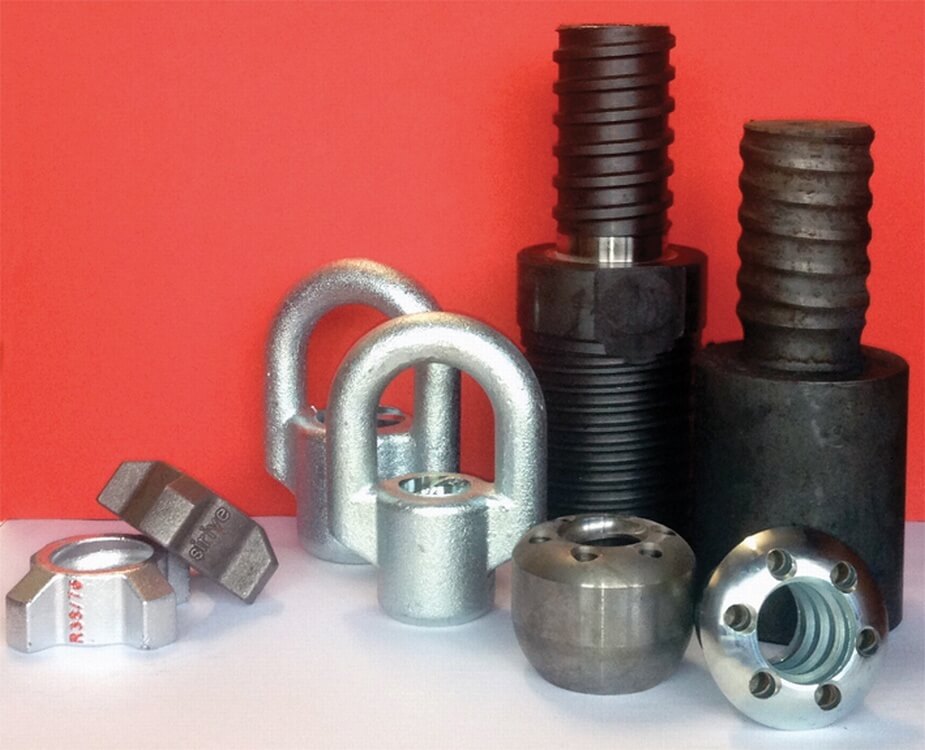

Il manicotto è l’elemento di giunzione tra due barre autoperforanti Sirive®, che vengono fornite in moduli di lunghezza compresa tra 1 e 6 m fino alla lunghezza di progetto. Il manicotto Sirive® consiste in un cilindro metallico cavo, filettato internamente, prodotto in acciaio speciale, per garantire una adeguata resistenza all’accoppiamento che deve essere maggiore della resistenza nominale delle barre.
Scheda tecnica ACCESSORI
Al fine di ottenere un collegamento ottimale e bilanciato, le due barre devono essere avvitate al manicotto per una porzione di ugual lunghezza: la filettatura interna è perciò interrotta da un blocco al centro del manicotto che permettere l’arresto della barra nella posizione predefinita.
Durante le operazioni di installazione del manicotto e giunzione di due moduli contigui di barre, la macchina viene momentaneamente fermata, la nuova barra viene montata sulla guida con il manicotto avvitato e si imposta il collegamento. La rotazione della guida permette di completare l’avvitamento della barra già all’interno del foro e di riprendere la perforazione.
Nel sistema autoperforante Sirive® il manicotto è prodotto internamente e Sirive® ne certifica le prestazioni all’interno del sistema finale adottato.
La scheda tecnica degli accessori Sirive®, scaricabile a lato, riporta le tipologie di manicotti di giunzione Sirive® con le relative caratteristiche geometriche, divisi per tipo di barra autoperforante.
Piastre di collegamento
La piastra è un elemento strutturale metallico, prodotto in acciaio S275 in accordo alla norma UNI EN 10025 da lamiera tagliata a plasma o cesoiata in varie geometrie e dimensioni. La piastra consente il collegamento della barra di ancoraggio al rivestimento esterno di facciata o all’eventuale struttura, rigida o flessibile, a cui l’ancoraggio viene connesso, e la conseguente distribuzione del carico.
Scheda tecnica ACCESSORI
Nel sistema autoperforante Sirive® sono disponibili piastre di forme diverse (rettangolare, quadrata, circolare, a stella, a “ragno”, “Palladio”, ecc.), in funzione del tipo di struttura o rivestimento a cui sono applicate e del contesto architettonico e paesaggistico del sito, assicurandone al contempo l’efficacia meccanica.
Per aumentare la resistenza alla corrosione e la durabilità del sistema, le piastre Sirive® su richiesta possono essere zincate a caldo secondo UNI EN ISO 1461:2009.
La scheda tecnica degli accessori Sirive®, scaricabile a lato, riporta le tipologie di piastre di collegamento Sirive® con le relative caratteristiche geometriche, divise per tipo di barra autoperforante.
Dadi di serraggio
Il dado di serraggio è l’elemento strutturale che permette di fissare la barra al paramento esterno. Il dado Sirive® è prodotto in acciaio speciale, per garantire una adeguata resistenza all’accoppiamento che deve essere maggiore della resistenza nominale delle barre. I dadi sono forniti in forme diverse in funzione del tipo di applicazione:
- Dado esagonale classico a basi piatte;
- Dado esagonale con base di appoggio arrotondata: impiegato nel caso in cui la barra non incontri la piastra con angolo retto;
- Dado a scomparsa: impiegato nel caso in cui si voglia inserire il dado all’interno della piastra.
Per aumentare la resistenza alla corrosione e la durabilità del sistema, su richiesta i dadi Sirive® possono essere zincati a caldo secondo UNI EN ISO 1461:2009.
Scheda tecnica ACCESSORI
La scheda tecnica degli accessori Sirive®, scaricabile a lato, riporta le tipologie di dadi di serraggio Sirive® con le relative caratteristiche geometriche, divisi per tipo di barra autoperforante.Punte di perforazione
La punta di perforazione è un elemento applicato all’estremità della barra, necessario per eseguire la perforazione nel terreno. Si tratta di una punta tagliente monouso (a perdere), prodotto in acciaio temprato con inserti TC o in Widia. La forma, la dimensione e la durezza della punta sono scelte in funzione del tipo di terreno da perforare, del diametro della barra e del diametro medio reso di cementazione da ottenere. Nella scheda tecnica degli accessori Sirive® sono indicate per ciascun tipo di barra autoperforante le tipologie di punta di perforazione disponibili.
Scheda tecnica ACCESSORI
La punta di perforazione non svolge alcuna funzione strutturale nel sistema autoperforante, in quanto si tratta di un elemento a perdere. La punta infatti rimane agganciata alla testa della barra in fondo al foro e non può essere recuperata a fine perforazione. Deve in ogni caso essere funzionale al raggiungimento della profondità di infissione di progetto.
Una caratteristica delle punte di perforazione è quella di essere dotate di fori per la fuoriuscita del fluido di iniezione, costituito in genere da boiacca cementizia o acqua.
La scheda tecnica degli accessori Sirive®, scaricabile a lato, riporta le tipologie di punte di perforazione a perdere previste per i sistemi autoperforanti Sirive® con le relative caratteristiche geometriche, divise per tipo di barra autoperforante.Golfari
Il golfare è un elemento strutturale metallico, prodotto in acciaio speciale in accordo alla norma UNI EN 10277:2008 in varie geometrie e dimensioni. Il golfare è un anello che, opportunamente avvitato in corrispondenza della barra, consente il collegamento di una fune all’ancoraggio autoperforante Sirive®. Viene impiegato in applicazioni quali la protezione di versanti con reti paramassi, ancorate in terra o in roccia con il sistema autoperforante Sirive®.
Scheda tecnica ACCESSORI
Per aumentare la resistenza alla corrosione e la durabilità del sistema, su richiesta i golfari Sirive® possono essere zincati a caldo secondo UNI EN ISO 1461:2009.
La scheda tecnica degli accessori Sirive®, scaricabile a lato, riporta le tipologie di golfari previsti per i sistemi autoperforanti Sirive®, divisi per tipo di barra autoperforante.Centratori
Il centratore è un dispositivo non strutturale, in acciaio o materiale plastico, utilizzato per mantenere la barra al centro del foro in fase di installazione. In genere la tecnica autoperforante consente di evitare l’uso di centratori, in quanto la boiacca di iniezione è un ottimo fluido di spurgo ed è in grado di sostenere il foro mantenendo la barra Sirive® al centro nella fase di perforazione.
Scheda tecnica ACCESSORI
In determinate situazioni, è possibile comunque utilizzare i centratori in accoppiamento alle barre autoperforanti, per garantire la completa cementazione e protezione della barra, mantenendola centrata rispetto alla sezione cementata, migliorando la durabilità del sistema.
La scheda tecnica degli accessori Sirive®, scaricabile a lato, riporta le tipologie di centratori previsti per i sistemi autoperforanti Sirive®.
